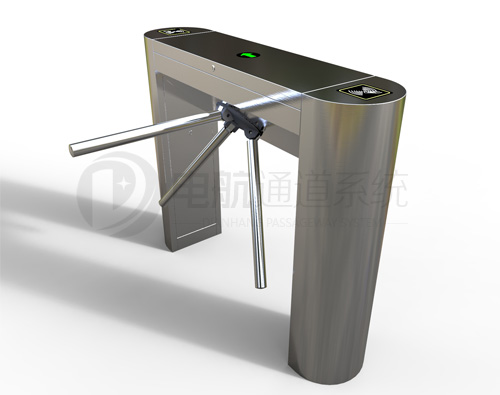

桥式斜角三辊闸

产品型号：桥式斜角三辊闸 DH-S300
产品简介：桥式斜角三辊闸外形采用SUS304不锈钢板冲压成型，造型美观大方，防锈、耐用，能抵抗外力破坏。通道可为出入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。方便的外接开关或条码、IC卡、指纹等出入控制器控制辊闸动作。

在线咨询
咨询电话: 4008-222-105　

桥式斜角三辊闸产品功能整个产品外形采用SUS304不锈钢板冲压成型，造型美观大方，防锈、耐用，能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆

桥式斜角三辊闸功能特点

设计合理可靠，噪声小，运行平稳，使用寿命长
具有多种工作模式可供选择，即可单向/双向限流，多种通行方式组合灵活设置
防反冲，行人从相反方向进入通道，立刻锁住
防尾随，防止一次过多人的非允许情况
具有断电落杆，通电手动上杆功能，以便在紧急情况下快速控制落杆，组织人员疏散
具有自动复位功能。当读卡或指纹后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员进行设定
兼容IC、ID、磁卡、条码卡、指纹、人脸、防静电等多种控制设备

桥式斜角三辊闸技术参数

参数	值
结构	框架结构/不锈钢外壳
材质	304拉丝不锈钢
上盖厚度	1.5mm
箱体厚度	1.2mm
生产工艺	全电脑数控激光切割机生产
产品尺寸	长1200×宽280×高980mm
重量	毛重60Kg
闸杆长	机箱以外510(mm)
闸杆最大承受力	80Kg
闸杆工作驱动力	3Kg
闸杆传动方式	数字方式
闸杆转向	单向、双向（可选）；具有多种工作模式可供选择，即可双向读卡限流，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行
自动复位功能	开闸后，在规定的时间内未通行系统将自动上锁，通行时间可调；
灯光提示	通行方向指示
工作环境	室内、室外(阴棚）
温度	-15℃ ～ 60℃
相对湿度	≤90%，不凝露
开闸时间	0.2秒
通行速度	30人/分钟
输入接口	干接点信号或+12V电平信号或脉宽≥100ms的DC12V脉冲信号，驱动电流≥10mA；
认证方式	兼容IC、ID、磁卡、条码卡、指纹、人脸、防静电等多种控制设备

桥式斜角三辊闸配置清单

标准机箱1个
棍臂1套
控制板1套
方向指示板1个
变压器1个
机芯及传动部分1套

桥式斜角三辊闸应用范围

车站、码头、旅游景点进出口通道管理
会展、游泳馆等验票通道管理
企事业单位进出口考勤、门禁、消费管理
特殊通道控制

上一产品：双机芯立式三辊闸下一产品：桥式圆角平面三辊闸

同类产品

桥式圆弧三辊闸外形采用SUS304不锈钢板冲压成型，造型美观大方，防锈、耐用，能抵抗外力破坏。通道可为出入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。方便的外接开关或条码、IC卡、指纹等出入控制器控制辊闸动作。
桥式圆弧三辊闸

桥式直角平面三辊闸外形采用SUS304不锈钢板冲压成型，造型美观大方，防锈、耐用，能抵抗外力破坏。通道可为出入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。方便的外接开关或条码、IC卡、指纹等出入控制器控制辊闸动作。
桥式直角平面三辊闸

桥式圆角斜面三辊闸外形采用SUS304不锈钢板冲压成型，造型美观大方，防锈、耐用，能抵抗外力破坏。通道可为出入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。方便的外接开关或条码、IC卡、指纹等出入控制器控制辊闸动作。
桥式圆角斜面三辊闸

桥式圆角平面三辊闸外形采用SUS304不锈钢板冲压成型，造型美观大方，防锈、耐用，能抵抗外力破坏。通道可为出入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。方便的外接开关或条码、IC卡、指纹等出入控制器控制辊闸动作。
桥式圆角平面三辊闸

桥式斜角三辊闸售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

桥式斜角三辊闸售中服务

守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

桥式斜角三辊闸售后服务

设备保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。
产品在使用中我厂定期组织技术进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

桥式斜角三辊闸订货流程

销售人员与客户沟通，确定能满足需求的最优执行方案。
为客户提供选型与报价(价格清单)。
具体商定：交货期、特殊要求等事宜。

桥式斜角三辊闸订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
机箱尺寸、材质和通道宽度等。
确定通道设备验证方式（IC/ID卡、指纹验证、人脸识别、二维码扫描和身份证识别等）。
本厂可根据客户特殊要求定制各类设备。
如由客户提供确定的设备类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

桥式斜角三辊闸安装规范

准备好安装设备的工具，并根据装箱清单清点配件，明确系统组成和工作方式后，进行整体规划，准备开始安装。
整好安装设备的地基基面后，把设备排列放好。
定好孔位后，钻好孔，并预埋M12的地脚螺栓或膨胀螺栓。
将强电电缆线和弱电电缆线分别用3/4″PVC线管穿好，并用水泥埋到相应的位置。
将各机箱分别搬到相应的安装位，先逐个对准地脚螺栓位。
检查系统组成和工作方式是否正确，检查无误后，再进行下步工作。
打开机箱门，选其中一台设备作为参考基准（最好选中间一台作为基准），将机座螺栓孔对准相应的地脚螺栓，并先预紧螺母。
打开相邻一台机箱门，将机座螺栓孔对准地脚螺栓并对齐已定的基准设备，预紧螺母；若有多台需安装以此类推。
参考接线图，将电源线、控制线接好，并接好系统保护地线，待状态检查和功能调试合格后，再拧紧地脚螺母。

桥式斜角三辊闸常见故障处理

刷完卡后，摆门不开门，没有任何反应，或断电后不自动打开，重新检查一下，开信号线是否有掉落，查看主板上面的开信号指示灯是否有收到开的信号。
方向指示的工作状态分别是，绿箭头指向左，指向右，或红色叉。如方向指示没有反应，或指示的方向不正确。可以换到另外一台测试，用好的对换试一下。重新检查一下接线。
通道闸在断电后有自动打开功能，如果断电后不打开，导致原因是，里面的后备电池（蓄电池）电压不够，可用万用表量电压有没有10v以上。
通道闸刷卡后，有一台开，有一台不开。重新检查一下同步线是否连好。保证连好以后，看不开的那一台的主板是否有收到开的信号，如没有，重新检查一下接线是否有掉落，主板上的插头是否有插好。
刷卡后，闸门打开，但闸门不关。这种情况通常是中间的防夹红外没有对好。在固定机箱之前，必须确定红外对好，才能正常开门关门。如果没有对好红外，上电后，会报警提示。刷卡后请按方向指示箭头行使。
